绝缘胶垫耐压检测标准,检测的正确姿势

文章出处：人气：发表时间：2018-08-14 17:08

了解绝缘胶垫的都知道，绝缘胶垫要进行耐压等级的检测，符合标准后才能投入市场使用。一般使用单位都会要求绝缘胶垫要有检测报告，就是这个原因。那么绝缘胶垫检测的标准是什么，绝缘胶垫检测报告都会检测哪些项？检测报告仅仅是一块样品的检测，如何保证每次出厂的绝缘胶垫耐压都符合国标标准呢？下面金能电力为您介绍：

绝缘胶垫国标检测标准

绝缘胶垫国家标准： HG2949-1999《电绝缘橡胶板》。

要求：

电压等级 /工频耐压/ 持续时间

高压 /15 kV/ 1min

低压 /3.5 kV/ 1min

说明：使用于带电设备区域，测试试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过

测试常规配置：

（1）5KV绝缘胶垫厚度：3mm 比重：5.8KG/m2 颜色：红，绿，黑

（2）10KV绝缘胶垫厚度：5mm 比重：9.2KG/m2 颜色：红，绿，黑

（3）15KV绝缘胶垫厚度：5mm 比重：9.2KG/m2 颜色：红，绿，黑

（4）20KV绝缘胶垫厚度：6mm 比重：11KG/m2 颜色：红，绿，黑

（5）25KV绝缘胶垫厚度：8mm 比重：14.8KG/m2 颜色：红，绿，黑

（6）30KV-35KV 绝缘胶垫厚度：10mm 12mm 比重：18.4KG/m2 22 KG/m2 颜色：红，绿，黑。

绝缘胶垫的检测都包含哪些项？

绝缘胶垫检测一般都是找第三方机构进行检测，第三方机构也分为多种，一般只有正规的检测机构，颁布的检测报告才有权威性。一般绝缘胶垫检测报告检测的项包含：1、绝缘胶垫的外观和尺寸；2、绝缘胶垫的硬度；3、绝缘胶垫的拉伸长度及扯断伸长率；4、绝缘胶垫定伸（150%）永久性变形；5、绝缘胶垫热空气老化（70度*72H）拉伸强度降低率；6、绝缘胶垫的吸水性；7、绝缘胶垫电绝缘性能实验，包含耐电压实验和击穿电压实验。

一般在检测过程中使用到的仪器有：工频实验变压器成套装置；高压实验控制台；交直流数字千伏表；高低温交变湿热试验箱；电力安全工器具力学性能试验机；冲片机；哑铃状1型裁刀；橡塑实验切片机；测厚仪；橡胶硬度计；老化试验箱；电子天平等；

从以上的检测项和检测设备看出，检测过程是很严谨的，绝缘胶垫如果有正规检测报告，那么一般来说是没有什么问题了。当然这里指的是正规具有权威性的检测机构，这样的机构规范性更强，避免了弄虚作假的情况出现。

绝缘胶垫如何保证出厂耐压符合标准呢？

如果具备了检测报告，那么证明绝缘胶垫厂家有生产符合国标标准的能力，在绝缘胶垫生产中，不可能每次每个环节都毫无问题。一次疏忽，一次误差都可能导致绝缘胶垫产品耐压不达标。为此金能电力备有专门的检测设备，每次绝缘胶垫出厂都要进行耐压检测，以确保产品符合国标标准。

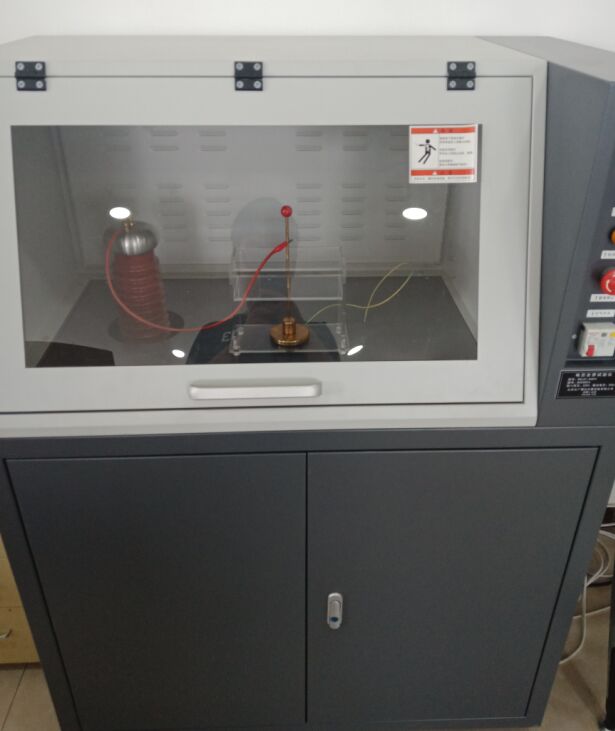

绝缘胶垫耐压检测设备

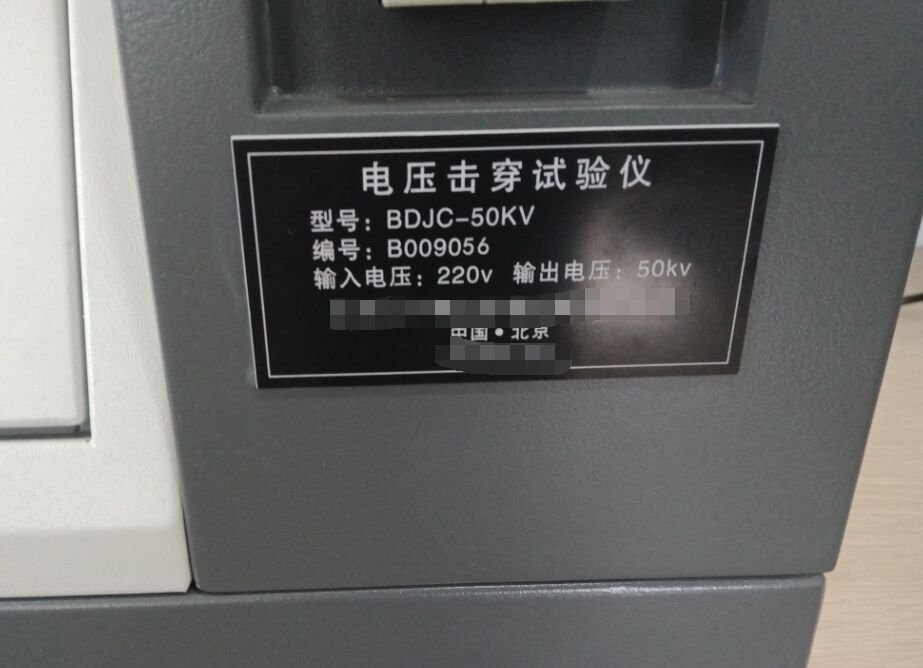

掉牙击穿试验仪输入及输出电压
